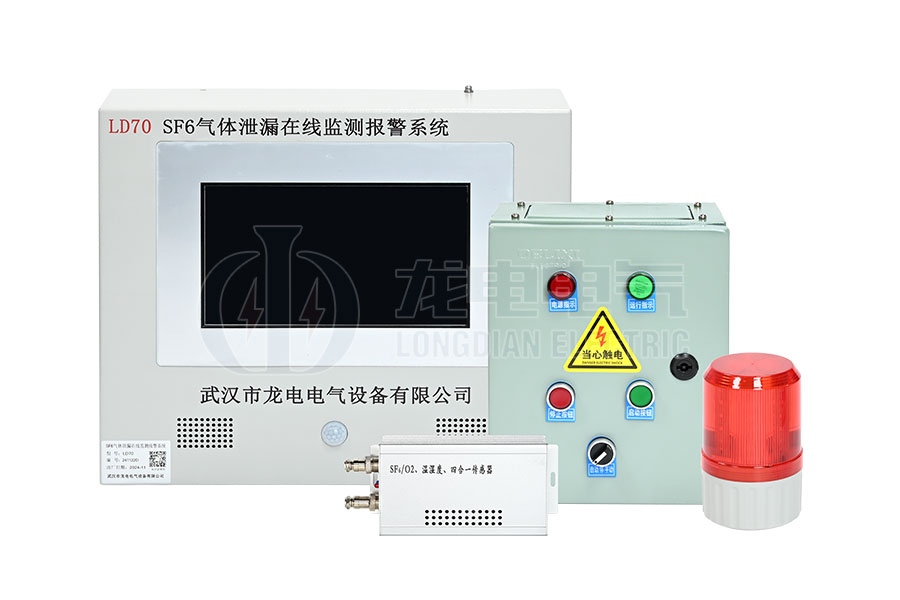

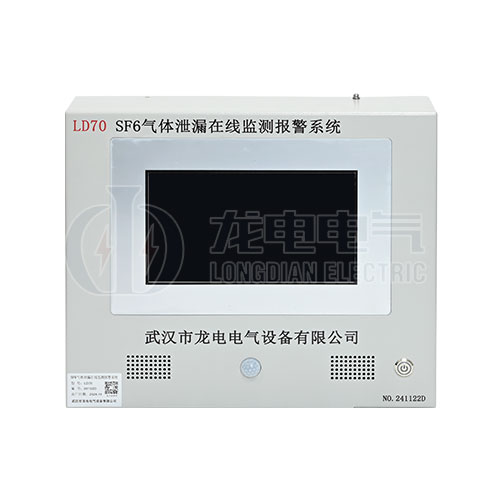

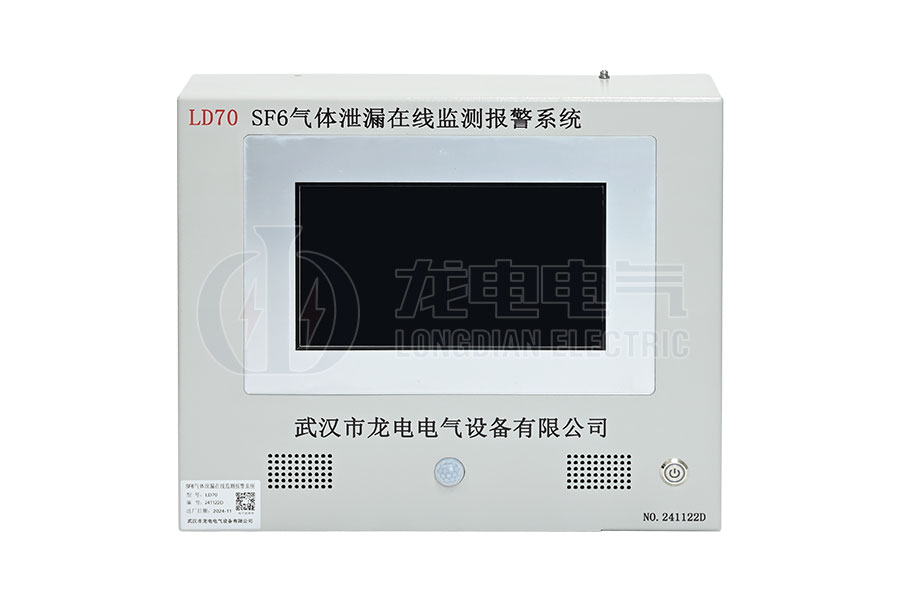

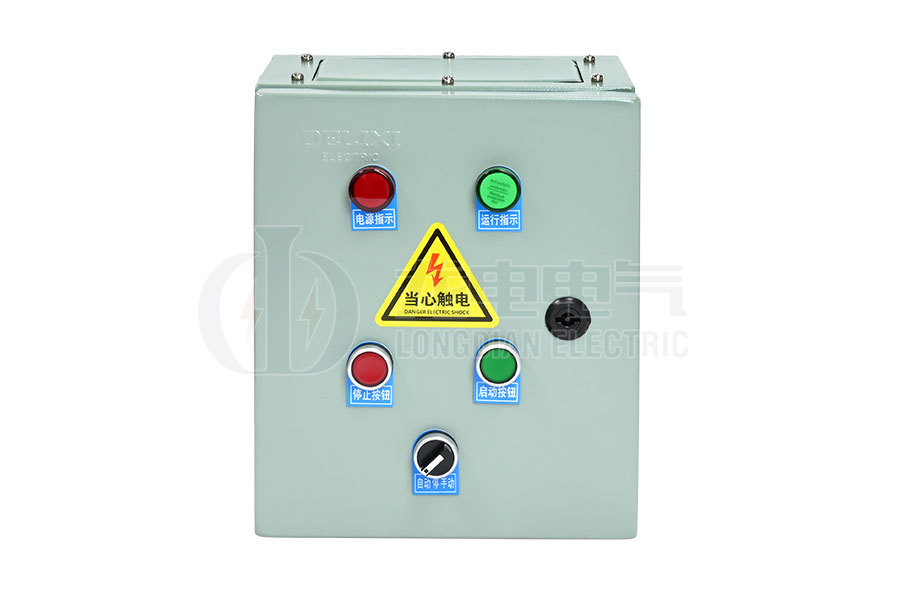

LD70-SF6氣體泄漏在線監測報警系統主要由三部分組成：變送器、系統主機、外圍設備。變送器負責SF6配電裝置室現場環境數據采集，并進行A/D轉換，傳送給系統主機，系統主機對采集數據分析、比較、判斷，并運行相應的處理程序。外圍設備包括報警設備、通風設備、外設監控系統等，受系統主機控制。

當環境中SF6氣體濃度或氧氣含量發生變化時，SF6氣體變送器能立刻捕捉到這一變化，并將檢測到變化量數據轉換成數字信號，通RS－485現場總線傳送到系統主機，系統主機一方面將變送器傳來的采集數據在顯示屏上顯示出來，另一方面，通過運算分析，與儲存在主機內的存儲器上的各種固有參數進行比較，作出判斷——各項數據是否超標。當SF6濃度高于報警設定值（一般為1000ppm）或氧氣含量低于報警設定值18%時，系統主機將自動進行聲光、語音報警，同時啟動風機進行通風，并向遠動上傳報警信號。

◆ 先進技術：

高性能處理器：采用A33四核CortexTM-A7處理器，確保實時高速的數據處理及報警響應。

微量監測技術：產品具備微量SF6氣體泄漏監測能力，能及時發現并發出警報，有效預防安全事故。

◆ 多重檢測功能：

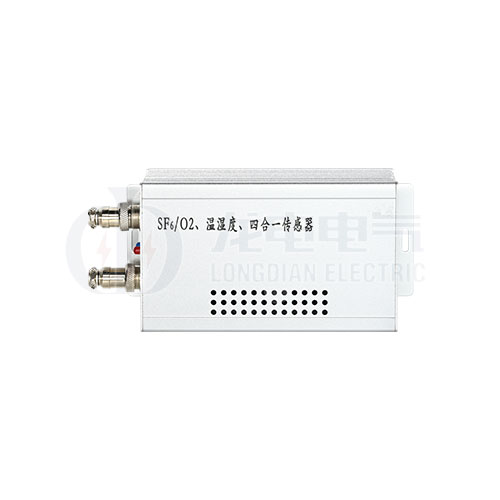

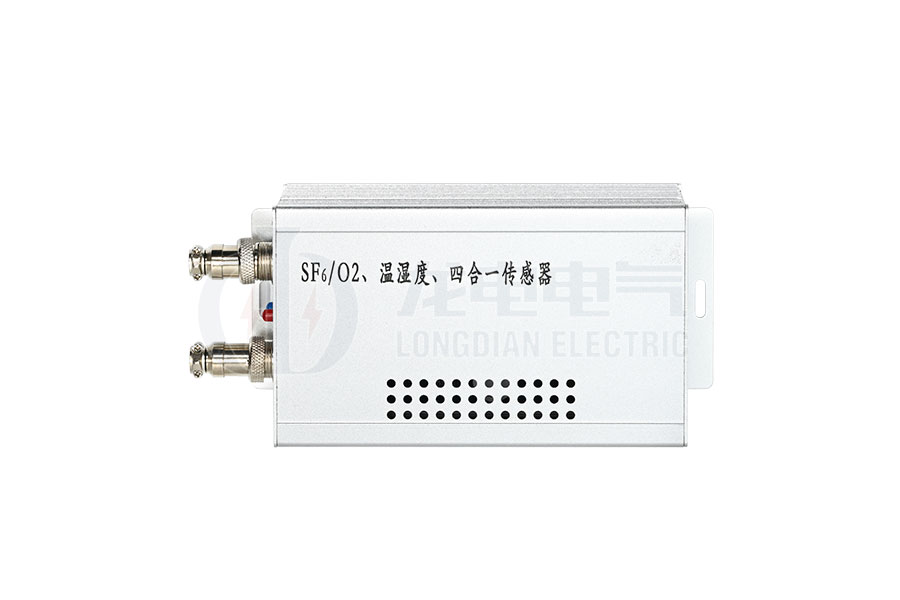

全面監測：同時具備SF6氣體、氧氣、溫濕度含量檢測功能，滿足電力行業安全規程的全方位監測需求。

報警點可設定：SF6氣體泄漏監測報警點可由用戶自行設定，范圍在1~1500ppm之間，靈活適應不同應用場景。

◆ 高質量與可靠性：

先進傳感器：采用瑞士進口紅外氣體傳感器光源，最小能檢測到環境中10ppm的SF6氣體，報警誤差小于1%。

優質元器件：關鍵元器件和集成電路均采用工業級或軍級產品，提高產品在不同環境下的適應能力和使用壽命。

◆ 人性化設計：

寬電壓設計：AC185~265V、DC110V/220V電壓適應，滿足現場不同電源要求，方便使用。

人體感應設計：具備人體感應功能，能自動顯示、語音提示和報警，增強現場工作人員的直觀感受。

◆ 遠程通信與數據記錄：

遠程通信能力：通過RS485總線，標準通訊協議，可將數據遠程傳送到控制中心，實現遠距離查詢和控制。

海量數據記錄：具備海量歷史數據記錄功能，為故障分析和預防提供有力支持。

◆ 安全防護與預警：

及時發現泄漏：通過SF6氣體監測傳感器和氧氣體監測傳感器，及時發現氣體泄漏和缺氧情況，保障人員安全。

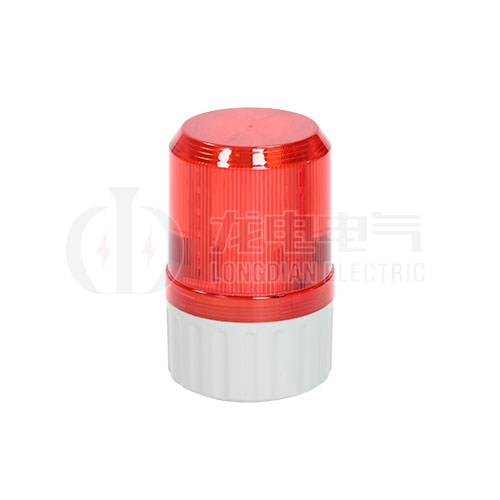

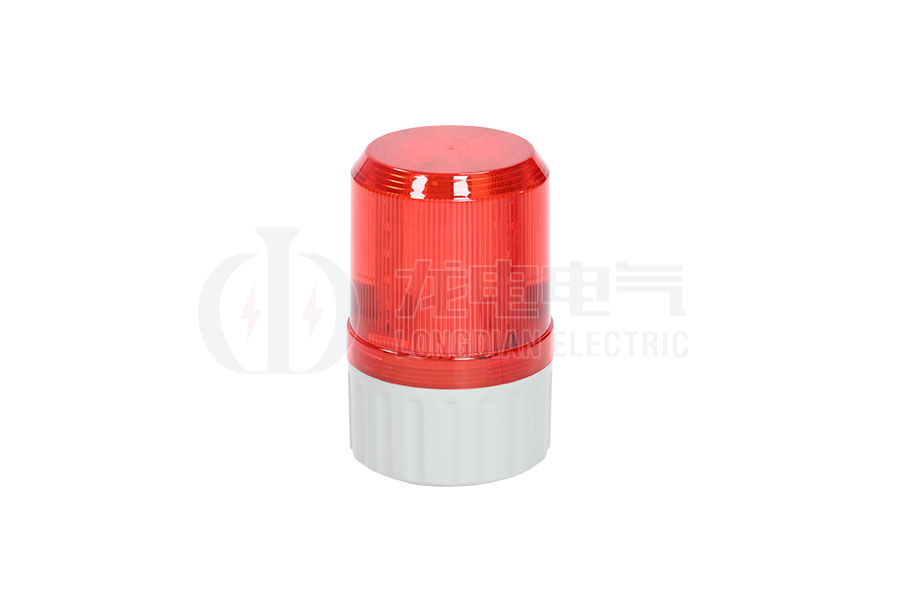

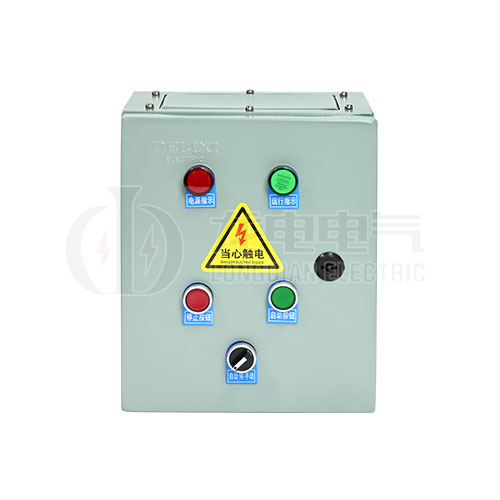

自動報警與通風：當SF6濃度高于報警設定值或氧氣含量低于報警設定值時，系統自動進行聲光、語音報警，并啟動風機進行通風。

◆ 系統組成與適應性：

系統組成：主要由變送器、系統主機、外圍設備三部分組成，結構清晰，易于維護。

高適應性：一根電纜連接所有變送器和主機，可分立可組合，具有很高的現場適應性，滿足大工程項目需要。
